以前的PCBA加工中電阻無法用數字表達,就只能使用色環標示法表示電阻的公差、規格等,這種表示方法共分為2部分.

　　第一部分:靠近電阻前端的一組是用來表示阻值.

　　兩位有效數的電阻值,用前三個色環來代表其阻值,如:39Ω,39KΩ,39MΩ.

　　三位有效數的電阻值,用前四個色環來代表其阻值,如:69.8Ω,698Ω,69.8KΩ,一般用于精密電阻的表示.

　　第二部分:靠近電阻后端的一條色環用來代表公差精度.

　　第一部分的每一條色環都是等距,自成一組,容易和第二部分的色環區分.

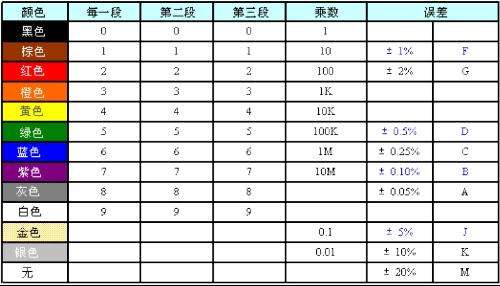

　　三色環電阻第一色環是十位數,第二色環是個位數,第三色環代表倍率.用前三個色環來代表其阻值,如:39Ω,39KΩ,39MΩ.

　　四色環電阻四個色環電阻的識別:第一、二環分別代表兩位有效數的阻值;第三環代表倍率; 第四環代表誤差.

　　例如:棕 紅 紅 金

　　其阻值為12×10^2=1.2kΩ 誤差為±5%

　　誤差表示電阻數值,在標準值1200上下波動(5%×1200)都表示此電阻是可以接受的,即在1140-1260之間都是好的電阻.

　　帶有四個色環的其中第一、二環分別代表阻值的前兩位數;第三環代表倍率;第四環代表誤差.快速識別的關鍵在于根據第三環的顏色把阻值確定在某一數量級范圍內,例如是幾點幾K、還是幾十幾K的,再將前兩環讀出的數"代"進去,這樣就可很快讀出數來.

　　五個色環電阻的識別:第一、二、三環分別代表三位有效數的阻值;第四環代表倍率;第五環代表誤差. 如果第五條色環為黑色,一般用來表示為繞線電阻器,第五條色環如為白色,一般用來表示為保險絲電阻器.如果電阻體只有中間一條黑色的色環,則代表此電阻為零歐姆電阻.

　　例:紅 紅 黑 棕 金

　　其電阻為 220×10^1=2.2KΩ 誤差為±5%

　　第一色環是百位數,第二色環是十位數,

　　第三色環是個位數,第四色環是應乘顏色次冪顏色次,

　　第五色環是誤差率.

　　首先,從電阻的底端,找出代表公差精度的色環,金色的代表5%,銀色的代表10%.上例中,最末端色環為金色,故誤差率為5%.再從電阻的另一端,找出第一條、第二條色環,讀取其相對應的數字,上例中,前三條色環都為紅紅黑,故其對應數字為紅2、紅2、黑0,其有效數是220.再讀取第四條倍數色環,棕1.所以,我們得到的阻值是220×10^1=2.2KΩ.即阻值在2090-2310之間都是好的電阻. 如果第四條倍數色環為金色,則將有效數乘以0.1.如果第四條倍數色環為銀色,則乘以0.01.

　　六個色環電阻的識別:六色環電阻前五色環與五色環電阻表示方法一樣,第六色環表示該電阻的溫度系數.
