在這樣市場技術信息不斷的進步，PCB板可能大家比較陌生，它實際上是一種印刷電路板，為電子元器連接的提供者，給生活中帶來太多便利，那么大家知道PCB板的工藝步驟有哪些嗎？鑒別方法又有哪些呢？以下關于“PCB板的工藝流程以及判斷技巧”的介紹。

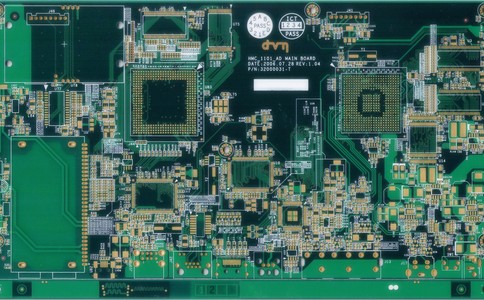

【說說PCB板抄的具體步驟】

1，拿到一塊PCB，首先在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三級管的方向，IC缺口的方向。用數碼相機拍兩張元氣件位置的照片。現在的pcb電路板越做越上面的二極管三極管有些不注意根本看不到。

2，拆掉所有器多層板抄板件，并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候需要稍調高一些掃描的像素， 以便得到較清晰的圖像。

再用水紗紙將頂層和底層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。注意，PCB 在掃描儀內擺放一定要橫平豎直，否則掃描的圖象就無法使用。

3，調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強 烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發 現圖形有問題還可以用PHOTOSHOP進行修補和修正。

4，將兩個BMP格式的文件分別轉為PROTEL格式文件，在 PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第三步。所以說pcb抄板是一項極需要耐 心的工作，因為一點小問題都會影響到質量和抄板后的匹配程度。

5，將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復知道繪制好所有的層。

6，在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

7，用激光打印機將TOP LAYER，BOTTOM LAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。

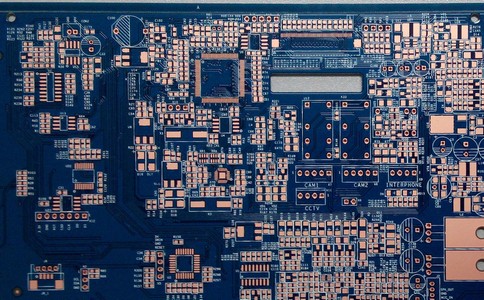

【說說如何去分辨PCB板的層數】

PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個PCB板上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來提供PCB板上零件的電路連接。

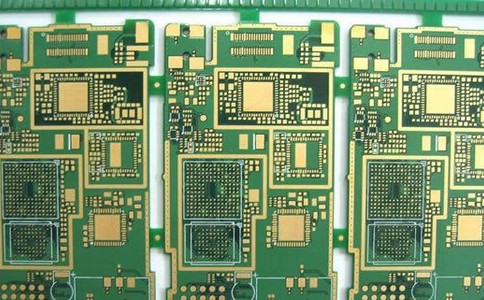

通常PCB板的顏色都是綠色或是棕色，這是阻焊漆的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。現在主板和顯卡上都采用多層板，大大增加了可以布線的面積。

步驟/方法

1、多層板用上了更多單或雙面的布線板，并在每層板間放進一層絕緣層后壓合。

2、PCB板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含外側的兩層，常見的PCB板一般是4～8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上，沒有人能有這么好的眼力。

3、多層板的電路連接是通過埋孔和盲孔技術，主板和顯示卡大多使用4層的PCB板，也有些是采用6、8層，甚至10層的PCB板。

4、要想看出是PCB有多少層，通過觀察導孔就可以辯識，因為在主板和顯示卡上使用的4層板是第1、第4層走線，其他幾層另有用途（地線和電源）。所以，同雙層板一樣，導孔會打穿PCB板。

5、如果有的導孔在PCB板正面出現，卻在反面找不到，那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔，自然就是4層板了。

以上關于“說說PCB板抄的具體步驟”和“說說如何去分辨PCB板的層數”的介紹，希望能讓您了解“PCB板的工藝流程以及判斷技巧”帶來幫助。
