隨著科技不斷的進步，PCBA漸漸走進我們的生活中，也逐漸被人們所熟知，其實它就是裝配好元器件的印刷電路板， 對于它可能部分人還是不夠了解的，這里，我們將會帶著大家來深入的了解一下它。下面我們就“PCBA加工條件的講解以及它和PCB的不同”來詳細了解下。

【PCBA加工生產的要求】

PCBA加工生產過程中，難免會存在一些列的設備尺寸或其他要求，具體要求是什么呢？將會在下文中為你淺析說明。

一.PCB尺寸背景說明

PCB的尺寸受限于生產線設備的能力，因此，在產品系統方案設計時應考慮合適的PCB尺寸。在下文中，靖邦將會針對這一系列PCBA加工問題對此做出解釋說明。

（1） SMT設備可貼裝的PCB尺寸源于PCB板料的標準尺寸，大多數為20" x 24"，即508mm x 610mm（導軌寬度）。

（2）推薦尺寸是SMT生產線各設備比較匹配的尺寸，有利于發揮各設備的生產效率，消除設備瓶頸。

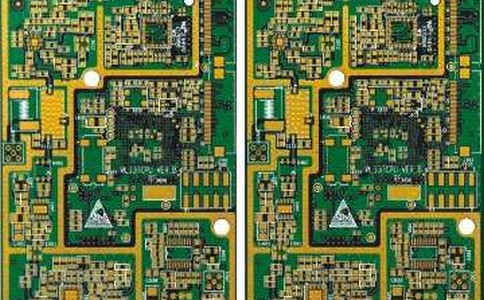

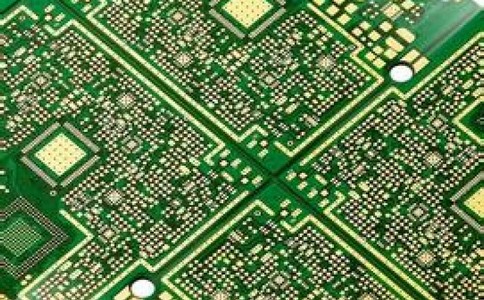

（3）對于小尺寸的PCB應該設計成拼版，以提高整條生產線的生產效率。

【PCB尺寸設計要求】

（1）一般情況下，PCB的尺寸應限制在460mm x 610mm范圍內。

（2）推薦尺寸范圍為（200~250 ） mm x （ 250~350 ） mm，長寬比應<2，

（3）對于尺寸<125mm x 125mm的PCB，應拼版為合適的尺寸。

二.PCB外形背景說明

SMT生產設備是用導軌傳送PCB的，不能傳送不規則外形的PCB，特別是角部有缺口的PCB。

【PCB外形設計要求】

（1） PCB外形應為規則的方形且四角倒圓。

（2）為保證傳送過程中的平穩性，對不規則形狀的PCB應考慮用拼版的方式將其轉換為規范的方形，特別是角部缺口要補齊，以免波峰焊接夾爪傳送過程中卡板。

（3）純SMT板，允許有缺口，但缺口尺寸應小于所在邊長度的三分之，對于超過此要求的，應將設計工藝邊補齊。

（4）金手指的倒邊設計要求除了插人邊按圖示要求設計倒角外，插板兩側邊也應該設計（（1~1.5） x 45度的倒角，以利于插人。

三.傳送邊背景說明

傳送邊的尺寸取決于設備的傳送導軌要求，印刷機、貼片機和再流焊接爐，一般要求傳送邊在3.5mm以上。

【傳送邊設計要求】

（1）為減少焊接時PCB的變形，對非拼版PCB，一般將其長邊方向作為傳送方向;對于拼版也應將其長邊方向作為傳送方向。

（2）一般將PCB或拼版傳送方向的兩條邊作為傳送邊，見圖8-8，傳送邊的小寬度為5.0mm，傳送邊正反面內.不能有任何元器件或焊點。

（3）非傳送邊，SMT設備方面沒有限制，預留2.5mm的元件禁布區。

四.定位孔背景說明

拼版加工、組裝、測試等很多工序需要PCB準確定位，因此，一般都要求設計定位孔。

【定位孔設計要求】

（1）每塊PCB，至少應設計兩個定位孔，一個設計為圓形，另一個設計為長槽形，前者用于定位，后者用于導向。

①定位孔徑沒有特別要求，根據自己工廠的規范設計即可，推薦直徑為2.4mm、3.0mm。

②定位孔應為非金屬化孔。如果PCB為沖裁PCB，則定位孔應設計孔盤，以加強剛度。

③導向孔長一般取直徑的2倍即可。

④定位孔中心應離傳送邊5.0mm以上，兩個定位孔盡可能離的遠些，建議布局在PCB的對角處。

（2）對于混裝PCB（安裝有插件的PCBA），定位孔的位置正反一致，這樣，工裝的設計可以做到正反面公用，如裝螺釘底托也可用于插件的托盤。

五.定位符號背景說明

現代貼片機、印刷機、光學檢測設備（AOI），焊膏檢測設備（SPI）等都采用了光學定位系統。因此，PCB上必須設計光學定位符號。

（1）定位符號分為整體定位符號（Global Fiducial）與局部定位符號（LocalFiducial）。前者用于整板定位，后者用于拼版子板或精細間距元器件的定位。

（2）光學定位符號可以設計成正方形、菱形、圓形、十字形、井字形等，高度為2.Omm。一般推薦設計成擬Omm的圓形銅定義圖形，慮到材料顏色與環境的反差，留出比光學定位符號大1mm的無阻焊區，內不允許有任何字符。同一板面上的三個符號下內層有無銅箔應一致。

（3）在有貼片元器件的PCB面上.建議在板的角部布設三個整板光學定位符號，以便對PCB進行立體定位（三點決定一個平面，可以檢測焊膏的厚度）。

（4）對于拼版，除了要有三個整板光學定位符號外，每塊單元板上對角處也設計兩個或三個拼版光學定位符號。

（5 ）對引線中心距小于等于0.5mm的QFP以及中心距小于等于0.8 mm的BGA等器件，應在其對角設置局部光學定位符號，以便對其精確定位。

（6）如果是雙面都有貼裝元器件，則每一面都應該有光學定位符號。

（7）如果PCB上沒有定位孔，光學定位符號的中心應距離PCB傳送邊6.5mm以上。如果PCB上有定位孔，光學定位符號的中心應設計在定位孔靠PCB中心側。

【PCB與PCBA的區別】

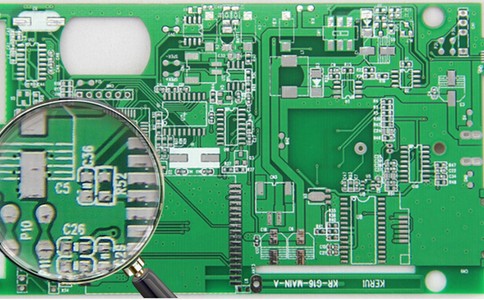

什么是PCB ？

PCB中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

什么是PCBA ？

PCBA是assembly of PCB。 將各種電子器件通過表面封裝工藝組裝在線路板上。接下來是box assembly，即將組裝好的PCB同外殼等組裝起來，形成成品。也就是說PCB空板經過SMT上件，再經過DIP插件的整個制程，簡稱PCBA 。這是國內常用的一種寫法，而在歐美的標準寫法是PCB'A，是加了斜點的。PCBA，就是貼了片的PCB。

PCB與PCBA有什么區別 ？

PCB指的是線路板，而PCBA指的是線路板插件組裝，SMT制程。

一種是成品板一種是裸板

PCB（Printed Circuit Board）稱為”印刷電路板”，由環氧玻璃樹脂材料制成，按其信號層數的不同分為4、6、8層板，以4、6層板為常見。芯片等貼片元件就貼在PCB上。

PCBA可能理解為成品線路板，也就線路板上的工序都完成了后才能算PCBA。

PCBA=Printed Cirruit Board +Assembly。

也就是說PCB空板經過SMT上件，再經過DIP插件的整個制程，簡稱PCBA。

PCB（Printed Circuie Board）印制線路板的簡稱，通常把在絕緣材上，按預定設計，制成印制線路、印制元件或兩者組合而成的導電圖形稱為印制電路。而在絕緣基材上提供元器件之間電氣連接的導電圖形，稱為印制線路。這樣就把印制電路或印制線路的成品板稱為印制線路板，亦稱為印制板或印制電路板。

以上關于“PCBA加工生產的要求”和“PCB與PCBA的區別”的介紹，希望能讓您了解“PCBA加工條件的講解以及它和PCB的不同”帶來幫助。
