在當今移動通信設備、計算機板卡、家電遙控器中，SMT貼片是一個重要的元器件。現如今，為了滿足電子設備向小型化、大容量化、高可靠性、低成本方向發展的需要，SMT貼片的種類在不斷增加，體積在不斷縮小，性能也在不斷提高。下面我們就“SMT貼片的應用場景及其焊接的注意事項”來詳細了解下。

【SMT貼片焊接環節的注意要點】

焊接是SMT貼片加工過程中必不可缺失的環節，如果在這一個環節出現失誤將直接影響到貼片加工的電路板不合格甚至報廢，所以在焊接時就需要掌握正確的焊接方法，了解相關注意事項，避免出現問題。

1、在貼片加工焊接之前先在焊盤上涂上助焊劑，用烙鐵處理一遍，以免焊盤鍍錫不良或被氧化，造成不好焊，芯片則一般不需處理。

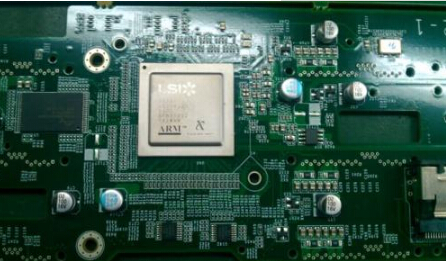

2、用鑷子小心地將PQFP芯片放到PCB板上，注意不要損壞引腳。使其與焊盤對齊，要保證芯片的放置方向正確。把烙鐵的溫度調到300多攝氏度，將烙鐵頭尖沾上少量的焊錫，用工具向下按住已對準位置的芯片，在兩個對角位置的引腳上加少量的焊劑，仍然向下按住芯片，焊接兩個對角位置上的引腳，使芯片固定而不能移動。

在焊完對角后重新檢查芯片的位置是否對準。如有必要可進行調整或拆除并重新在PCB板上對準位置。

3、開始焊接所有的引腳時，應在烙鐵尖上加上焊錫，將所有的引腳涂上焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行，防止因焊錫過量發生搭接。

4、焊完所有的引腳后，用焊劑浸濕所有引腳以便清洗焊錫。在需要的地方吸掉多余的焊錫，以消除任何短路和搭接。用鑷子檢查是否有虛焊，檢查完成后。

從電路板上涂上助焊劑，將貼片阻容元件相對容易焊一些，可以先在一個焊點上點上錫，然后放上元件的一頭，用鑷子夾住元件，焊上一頭之后，再看看是否放正了；如果已放正，就再焊上另外一頭。要真正掌握焊接還需要大量的實踐。

【SMT貼片的應用逐漸呈現多元化】

貼片式電容器是當今移動通信設備、計算機板卡以及家電遙控中使用多的元器件之一。為了滿足電子設備的整機向小型化、大容量化、高可靠性和低成本向發展的需要，貼片式電容器本身也在迅速的發展。它的種類不斷增加，體積不斷縮小，性能不斷提高，技術不斷進步，材料不斷更新，輕薄短小系列產品已趨向標準化和通用化。其應用正逐步由消費類設備向投資類設備滲透和發展，并朝著多元化的方向發展。

（1）為了適應便攜式通信工具的需求，貼片式電容器正向低電壓、大容量、超小和超薄的方向發展。

（2）為了適應某些電子整機（如通信設備）的發展，高耐壓、大電流、大功率、超高值、低ESR型的中高壓片式電容器也是目前的一個重要發展方向。

（3）為了適應線路高度集成化的要求，向多功能復合式發展。

貼片式電容器已發展為多品種、多系列，按外形、結構、用途來分類，可達數百種。在實際應用中，貼片式電容器中大約80%是貼片式疊層陶瓷介質電容器，其次是貼片式鉭電解電容器，貼片式有機薄膜和云母電容器很少。

以上關于“SMT貼片焊接環節的注意要點”和“SMT貼片的應用逐漸呈現多元化”的介紹，希望能讓您了解“SMT貼片的應用場景及其焊接的注意事項”帶來幫助。
